Technische Daten
TypDrahterodiermaschine
Nummer22766
KategorieDrahterodiermaschinen / EDM

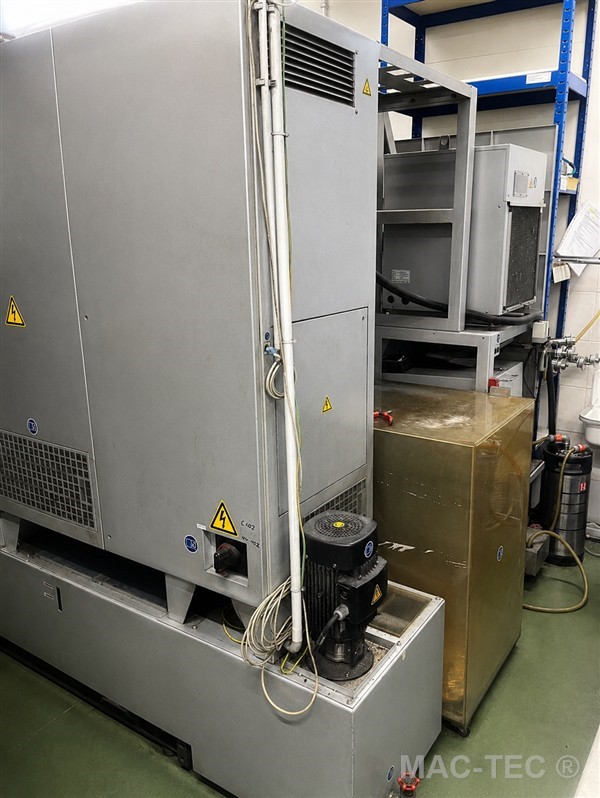

HerstellerSodick
ModellAQ 400L
Baujahr2011
Verfahrwege400 x 300 x 250 mm [X×Y×Z]
max. Werkstückgröße X590 mm
max. Werkstückgröße Y450 mm
max. Werkstückgröße Z250 mm
max. Werkstückgewicht550 kg
Tischgröße X935 mm
Tischgröße Y770 mm
U- / V- Achse80
Beschreibung
CNC-Drahterodiermaschine
Verfahrwege X/Y: 400 × 300 mm
Z-Achsen-Verfahrweg: 250–350 mm
U-/V-Achsen: 80 × 80 mm
Konisches Schneiden: bis ±20° bei 80 mm Werkstückhöhe
Max. Werkstückgröße: 590 × 450 × 250 mm
Max. Werkstückgewicht: 550 kg
Großer Arbeitstisch: 935 × 770 mm
Drahtdurchmesser: 0,1–0,3 mm
Max.Drahtgeschwindigkeit: 420 mm/s
Lineare Motorentechnologie auf X- und Y-Achse
Geeignet für hochpräzise Konturen und komplexe
Werkstückgeometrien
Durch U-/V-Achse
